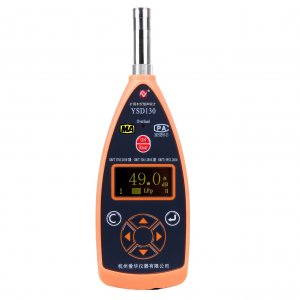

杭州愛華YSD130噪聲分析儀

一、YSD130噪聲分析儀概述

YSD130礦用本安型聲級計是一種數字化、模塊化多功能聲級計。其安全性能符合GB3836.1、3836.4的有關規定。執行Q/AQV 0008--2015企業標準，聲級計符合GB/T 3785-2010和IEC 61672:2013標準對2級聲級計的要求，濾波器符合GB/T 3241-2010 2級，個人聲暴露計符合GB/T 15952-2010的要求，對射頻場敏感度屬X類。

本儀器采用了先進的數字檢波技術，具有可靠性高、穩定性好、動態范圍寬、無需量程轉換等優點。該儀器可廣泛應用于各種機器、車輛、船舶、電器等工業噪聲測量，也可用于環境噪聲、勞動保護、工業衛生的測量。

二、YSD130噪聲分析儀防爆類型

本質安全型，防爆標志為：Exib I Mb

防爆合格證編號：SHExC16.0327

安標證號：MAJ160212

三、YSD130噪聲分析儀使用范圍與環境

1、 環境大氣壓：80～110kPa

2、環境溫度：-10℃～40℃

3、相對濕度：不大于95%（25 ℃時）

4、氣體環境：該防爆標志等級能滿足的氣體環境。

5、在無滴水的地方

6、不得嚴重碰撞、跌撞；

四、YSD130噪聲分析儀主要技術性能

1、傳聲器：AWA14421型預極化測試電容傳聲器，外徑Φ12.7 mm(1/2〞)。標稱靈敏度：約30 mV/Pa。

2、 符合標準：

GB/T 3785-2010 2級 IEC 61672:2013 Class 2

GB/T 3241-2010 2級 GB/T 15952-2010/IEC 61250:2002

3、測量范圍：30～130 dBA，35～130 dBC，40～130 dBZ

峰值C聲級測量范圍：60-133 dBC

聲暴露測量范圍：0.1 Pa2h到99.9 Pa2h 準確度：-21%～+26%
噪聲劑量測量范圍：0%到9999%

4、頻率范圍：20 Hz～12.5 kHz

5、頻率計權：A、C、Z計權，

6、時間計權：F（快），S（慢），I（脈沖）

7、主要測量指標：LFp、LSp、LIp、Leq,t、Lpeak、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、

LAVG、TWA、DOSE、Ln1、Ln2、Ln3、Ln4、Ln5、SD、Ts、Tm、Volt、E等

8、顯示：128×64點陣OLED

9、數據存貯：2GB Flash RAM

10、存貯組數：最多8000組

11、其它存貯：32組組合參數，128個測點名，128次校準記錄

12、積分時間：1秒到24小時

13、數據記錄：
記錄內容：F、S、I檔時間計權聲壓級及短時等效聲級
采樣間隔：對于時間計權聲級0.01s到6.00s，對于短時等效聲級0.1s到60s
14、記錄時間：1秒到24小時

15、錄音：
錄音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可選

觸發方式：與積分測量同步或超限啟動后錄制指定時間。當設為超限啟動時，錄制時間長度從10秒到90秒

最長錄音時間：32kHz/16bit時為9小時，16kHz/16bit時為18小時，8kHz/8bit時為72小時。

16、輸出接口：PWM輸出，交流，直流，USB，RS-232至計算機或微型打印機。

注意：輸出接口僅限在安全區域使用！

17、校準：使用2級或2級以上聲級校準器。

18、外形尺寸：l×b×h(mm)：210×68×27（mm）

19、質量：240g

20、使用條件 氣 溫：-20℃～+50℃ 相對濕度：25%～90% 氣 壓：65kPa～108kPa

21、電源：4節雙鹿堿性干電池AAA LR03，可連續工作10小時以上。

注1：測試條件為常溫常壓，標配。配錄音和OCT時，最長測量時間減半；

注2：禁用其他型號電池。

統計功能模塊

頻率計權：A、C、Z

時間計權：F、S、I

主要測量指標：Lxyi、Lxyp、Lxeq,T、Lxmax、Lxmin、LxN、SD、SEL

注1：x為A,C,Z,y為F,S,I，N為5，10，50，90，95

積分時間：1s到23h59m59s任意設置

顯示分辨率：0.1 dB

五、YSD130噪聲分析儀可選功能模塊簡介

倍頻程頻譜分析功能

濾波器中心頻率：31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。

實時分析：同時完成所有中心頻率及A計權，C計權，Z計權。

級線性范圍：大于80dB

主要測量指標：頻帶瞬時聲壓級(Lp)、頻帶最大聲壓級(Lmax)、頻帶最小聲壓級(Lmin)、頻帶等效連續聲壓級(LeqT)。

 注1：禁用其他型號電池。測試條件為常溫常壓，標配。配錄音和OCT時，最長測量時間減半。

可選型號：

YSD130型礦用本安型聲級計

YSD130本安防爆型聲級計

YSD130+本安型聲級計
